牙科CBCT性能检测模体Pro-Dent-CT-mk-II

产品简介:

牙科CBCT性能检测模体Pro-Dent CT mk II是多功能CBCT牙科机的质量控制模体，可用于牙科锥形束CT(CBCT)，牙科容量断层摄影(DVT)和其他3D成像设备的检测。模体符合如下标准：

《WS818-2023 锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》

《T/WSJD8-2020 口腔锥形束CT质量控制检测规范》

 欧洲172号辐射防护标准(SEDENTEXCT)

 IEC 61223-3-4, IEC 61223-3-5, CE认证

技术参数:

一、主模体：

1、圆柱体直径16cm，总高度17cm，材质：聚甲基丙烯酸甲酯(PMMA)

2、圆柱体里包含8个模块，每种模块高度20mm，具备不同检测功能，这种小巧简便的结构可以在检测不同位置时实现很小的FOV。

3、8个模块分别是：高对比度分辨力模块1块、低对比度分辨力模块2块、均匀性模块1块、测距误差模块1块、层厚模块1块、像素密度/对比度噪声模块1块、射线硬化伪影模块1块。

二、检测模块：

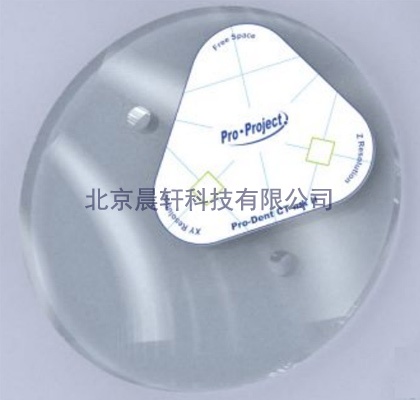

1、高对比度分辨力模块Spatial Resolution

1)横断面、冠状面线对范围- 1.0, 1.7, 2.0, 2.5, 2.8, 4.0, 5.0LP/mm

2)矢状面线对范围- 1.0, 1.7, 2.0, 2.5, 2.8, 4.0, 5.0LP/mm

3)误差≤±10%

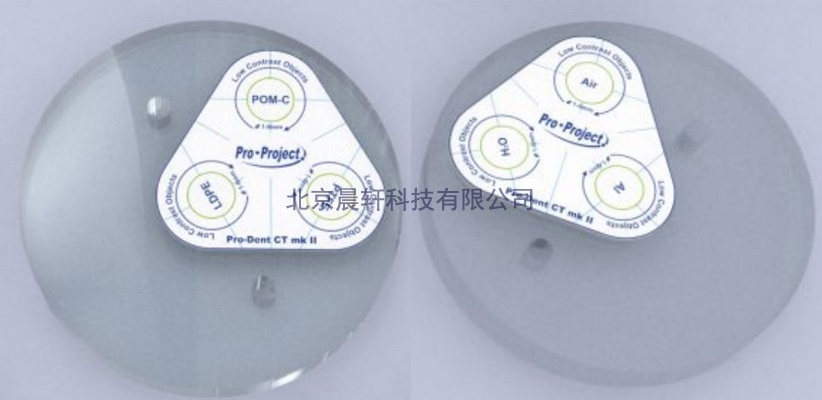

2、低对比度分辨力模块Contrast Resolution

材质：聚甲醛树脂(DELRIN)，低密度聚乙烯(LDPE)，铝，PTFE，空气和PMMA等效水。在横断面上的直径分别为：1.0, 2.0, 3.0, 4.0, 5.0, 6.0 mm。

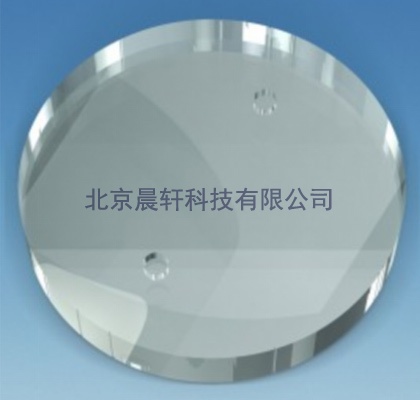

3、均匀性模块Noise/Uniformity

一块均质PMMA板，直径：16cm，高度为20mm的PMMA。

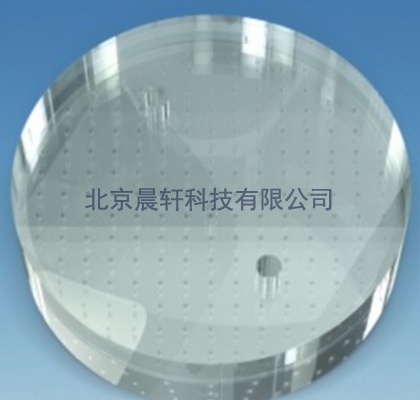

4、测距模块 Distance

一块均质PMMA板，在5块检测模块下面，包含2mm直径，3mm深的孔，呈10mm间隔均匀倾斜矩阵排列。能提供横断面上150 mm的距离指示。

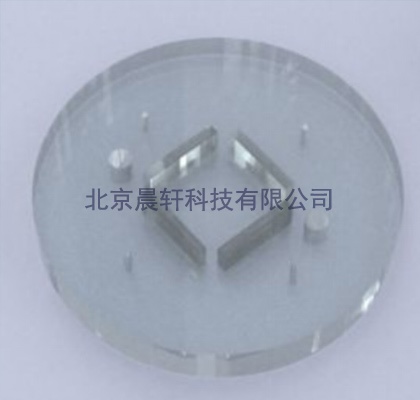

5、层厚检测模块 slice geometry section

模块20mm厚，嵌有两对铝斜梯，并在方形顶点区域嵌入空的插入棒和定位标记，用于层厚和几何结构细节评估和激光定位校准。

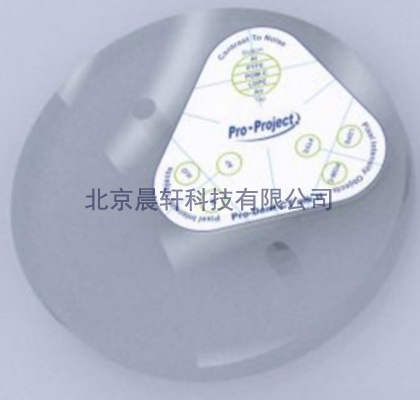

6、像素密度检测/对比度噪声模块Pixel intensity / contrast-to-noise

10mm插入棒，材质：铝，PTFE，聚甲醛树脂(DELRIN)，低密度聚乙烯(LDPE)，空气和PMMA等效水，用于像素强度/HU值的检测。叠加5个20mm直径的对比噪声比圆盘，材质：铝，PTFE, 聚甲醛树脂(DELRIN)，低密度聚乙烯(LDPE)，空气。

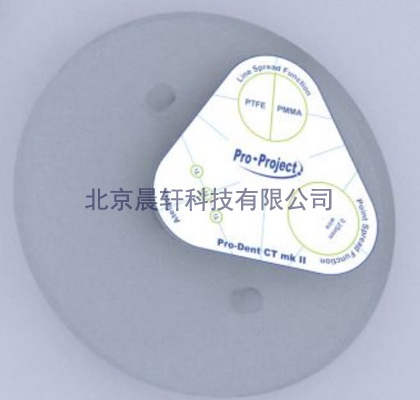

7、射线硬化伪影模块Beam Hardening Artefacts

3根5.0mm直径的钛(Ti)插入棒嵌在PMMA基底中验证金属伪影，包含2个函数检测模块：

1) 线性分布函数(LSF)- PTFE/PMMA接口

2) 点分布函数(PSF)- 在空气中含有0.25mm不锈钢金属丝

三、模体外围表面边缘带有定位槽，辅助定位。

四、带有水平仪的支架可以根据检测位置需要准确定位模体。

五、便携仪器箱放置所有模体，方便携带。
