CBCT性能检测模体Pro-CT

CBCT性能检测模体Pro-CT

血管造影机C形臂CBCT功能和电子直线加速器中CBCT图像引导设备性能模体

产品简介：

CT性能模体用于计算机断层摄影系统的验收和稳定性测试，用于计算机断层摄影系统的验收和稳定性测试。模体设计为圆柱形外壳，包含不同检测模块，可以直接放在模体自带支架上或者CT检测床支架上。符合如下标准：

《锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》

《GB17589-2011 X射线计算机断层摄影装置质量保证检测规范》

《WS519-2019 X射线计算机体层摄影装置质量控制检测规范》

特点：

模体包含主模体外壳和检测模块，检测模块可以单独使用。

模体自身带有刻度标识和水平定位仪，实现CT床上和床下的准直测量，测量过程更加便捷。

真实水模块内径19.5cm，无需额外配置水模体，符合WS519-2019标准要求。

检测项目：

◎几何失真 ◎高对比度分辨力

◎CT值(HU)测量 ◎低对比度分辨力

◎噪声/一致性 ◎层厚

◎伪影 ◎准直

◎MTF ◎线性一致性

◎SSP, LSF, PSF ◎线束宽度

◎CNR

产品参数：

一、主模体：

1，直径为22cm的圆柱体，高25cm，材质：丙烯酸 PMMA

2，内置有高对比度分辨力模块、低对比度分辨力模块、图像均匀性模块、测距模块、线性模块、曝光/对比度模块。

3，各圆柱体模块轴线与模体轴线平行，各圆柱中心与模体中心等距。各圆柱与模体中心，以及圆柱之间保留充分间距。

4，定位支架用于CT床上和床下检测。

5，定位标尺内嵌在模体中，方便直接定位。

二、检测模块：

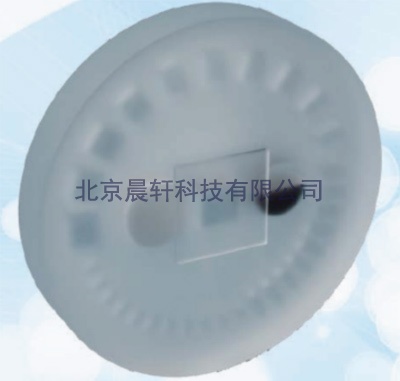

1.高对比度分辨力模块

直径：19.5cm，厚度：30mm

包含30个成同心状态放置的高对比度线对卡，范围1 - 30 LP/cm。

包含2个碳化钨圆球，直径为0.18mm和0.28mm，用于MTF和SSP评估

线性分布函数(LSF)- PTFE/PMMA接口

点分布函数(PSF)- 空气中含有0.25mm不锈钢金属丝

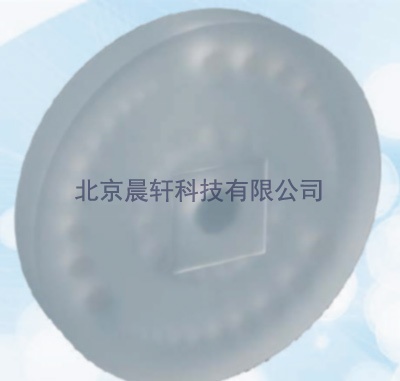

2.低对比度分辨力模块

直径：19.5cm，厚度：30mm

包含3组低对比度物体，每一组都是密度相同的圆柱体，高度20mm，每组包含10个直径不同的物体，直径为1, 2, 3, 4, 5, 7, 9, 11, 13, 15mm(直径不大5mm)，低对比度分辨率为0.3% ，0.5% 和1%。

子片层目标物

低对比度为1.0%，Z轴的长度为3mm，5mm和7mm。对于每一个长度，都有直径为

2mm，3mm，5mm，7mm和9mm的物体。

3.图像均匀性模块

直径19.5cm，厚度：35mm，PMMA材料

采用真实水模块，检测结果真实准确

使用时往模块里注水，模块带有旋转螺丝，方便注水和放水

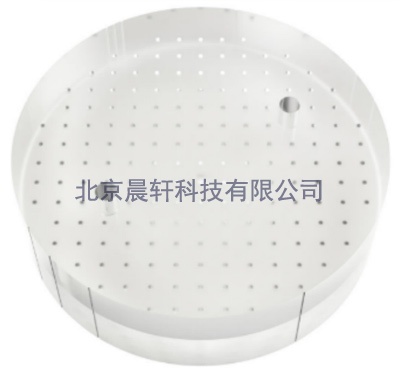

4.测距模块

直径：22cm，厚度

一块均质PMMA板，在模体外壳下层，包含2mm直径，4mm深的孔，呈10mm间隔均匀倾斜矩阵排列，能提供横断面上180mm的距离指示。

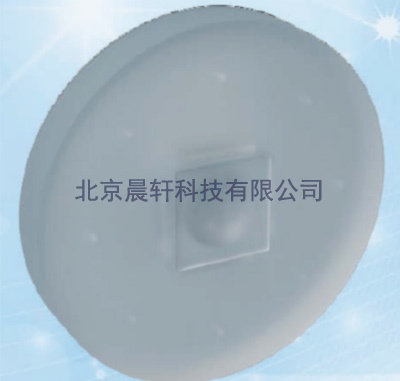

5.线性模块

直径：19.5cm，厚度：30mm

包含4个直径5mm和4个直径3mm的空气圆柱体，放置在靠近模体外周的正八边形顶点中，用于评估对称性和圆形几何形状。

包含9个PMMA圆球，直径为1, 2, 3, 4, 5, 6, 7, 8, 9mm，用于评估子层球体容量的扫描影像。

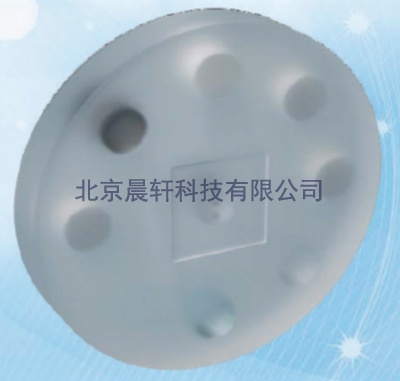

6.曝光/对比度模块

直径：19.5cm，厚度：30mm

包含9个直径25mm的圆柱感光物体，材质为：PTFE(聚四氟乙烯)，LDPE(低密度聚乙烯)，POM-C(聚甲醛树脂)，ABS，PA-6，PET，空气，等效水和PMMA(模块材质)。
